Products/high pressure fitting:

ThermoPlast's fittings dimensions

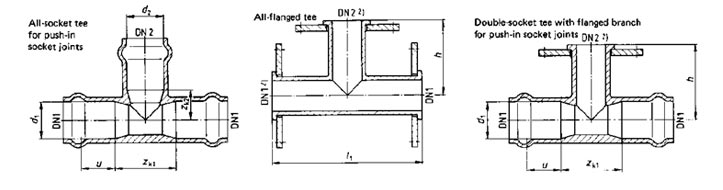

U-PVC Tees (All Socket, All flanged and Double-socket with flanged branch)

Main pipe		Branch
External diameter d₁	Nominal Diameter DN₁	External diameter d₂	Nominal Diameter DN₂	h_min	l_min	u_min	z_{k1, min}	z_{k2, min}
63	50	63	50	130	260	58	75	38
75	65	63	50	140	280	60	77	44
75	65	75	65	140	280	60	89	45
90	80	63	50	150	300	62	79	51
		75	65	150	300		91	52
		90	80	150	300		106	53
110	100	63	50	160	320	65	83	61
		75	65	160	320		95	62
		90	80	170	340		110	63
		110	100	180	360		130	65
125	115	75	65	170	340	68	100	71
		90	80	170	340		115	72
		110	100	180	360		131	73
		125	115	190	380		149	75
160	150	90	80	200	400	72	118	88
		110	100	200	400		138	90
		125	115	210	420		168	92
		160	150	230	460		188	94
200	180	110	100	240	480	77	150	109
		125	115	240	480		165	113
		160	150	250	500		200	114
		180	180	260	520		234	117
225	200	110	100	250	500	80	150	123
		125	115	260	520		170	125
		160	150	270	540		200	127
		200	180	280	560		245	130
		225	200	280	560		265	133
250	220	125	115	290	580	88	175	132
		160	150	300	600		208	135
		200	180	310	620		245	139
		225	200	330	660		273	142
		250	220	360	720		292	146
315	280	160	150	370	740	97	225	166
		200	180	370	740		262	170
		225	200	390	780		285	175
		250	220	400	800		303	180
		315	280	420	840		370	186
355	320	200	180	430	860	111	270	190
		225	200	430	860		295	196
		250	220	440	880		320	202
		315	280	450	900		385	208
		355	320	460	920		425	212
400	360	225	200	490	980	137	300	203
		250	220	500	1000		325	211
		315	280	510	1020		390	220
		355	320	530	1060		430	228
		400	360	530	1060		475	238
500	455	250	220	660	1320	166	330	265
		315	280	680	1360		395	275
		355	320	690	1380		440	287
		400	360	710	1420		495	298
		500	455	730	1460		603	306
630	585	315	280	780	1560	197	420	345
		355	320	795	1590		463	356
		400	360	810	1620		510	268
		500	455	825	1650		625	373
		630	585	840	1680		775	387
710	655	355	320	900	1800	235	480	390
		400	360	910	1820		530	402
		500	455	917	1835		650	415
		630	585	930	1860		790	423
		710	655	930	1860		870	435
800	740	400	360	990	1980	265	540	440
		500	455	1015	2030		650	452
		630	585	1025	2050		795	462
		710	655	1040	2080		885	475
		800	740	1050	2100		980	490

ThermoPlast's fittings dimensions

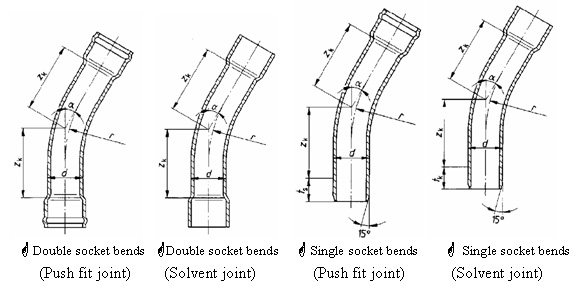

U-PVC Socket bends

Nominal Diameter DN	Average bend radius r	Minimum socket length t_k	Bend angle (α) Minimum z_k
Nominal Diameter DN	Average bend radius r	Minimum socket length t_k	°11.25	°22.5	°30	°45	°60	°90
50	125	50	60	75	85	100	120	175
63	220	65	45	70	85	115	155	245
75	265	70	55	80	100	140	180	293
90	315	80	65	95	120	165	220	350
110	385	90	80	120	145	205	265	430
125	435	95	90	135	165	230	305	490
160	560	120	120	170	215	295	385	625
200	700	140	150	215	265	370	485	780
225	790	160	165	245	300	415	545	880
250	875	175	185	270	335	460	605	975
315	1105	215	230	340	420	585	765	1230
355	1245	250	265	385	470	655	860	1385
400	1400	300	295	430	530	740	970	1560
500	1750	335	370	540	665	925	1210	1950
630	2205	415	465	680	840	1165	1525	2460
710	2485	460	525	765	945	1315	1720	2770
800	2800	595	595	865	1065	1480	1935	3120

ThermoPlast's fittings dimensions

U-PVC 45° Tee

Nominal Diameter DN	Z	Z₁
63	79	14
75	94	17
90	112	20
110	137	24
125	157	27
160	200	35
200	250	46
225	282	50
250	313	56
315	394	70
355	444	77
400	500	87
500	625	111
630	788	138
710	885	158
800	1000	175

DN(min)	L₂(min)	A(min)	DN₂(min)	DN₃(min)
63	120	15	120	135
75	130	15	124	145
90	150	20	144	170
110	150	22	162	172
125	210	25	190	235
160	215	25	220	240
200	250	25	278	275
225	270	25	300	295
250	320	25	325	345
315	340	25	375	365
355	350	25	440	375
400	360	40	492	400
500	450	40	600	490
630	500	50	720	550
710	600	50	900	650

ThermoPlast's fittings dimensions

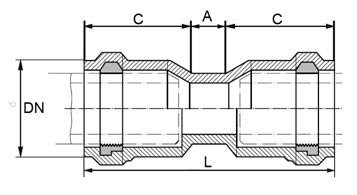

U-PVC Coupler

Dn(min)	A(min)	C(min)	L(min)
63	80	70	220
75	90	80	250
90	100	90	280
110	100	100	300
125	110	110	330
160	150	130	280
200	620	190	1000
225	600	200	1000
250	560	220	1000
315	500	250	1000
355	400	300	1000
400	400	300	1000
500	300	350	1000
630	400	400	1200
710	400	500	1400
